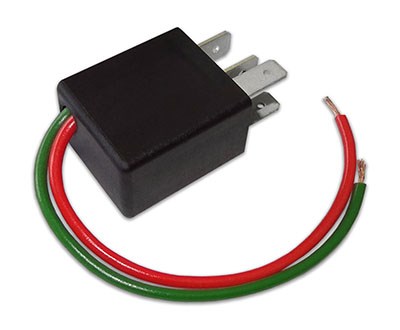

Реле РАССВЕТ-131
Предназначено для автоматического включения дальнего света в
режиме ДХО (30% мощности). Функция работы в режиме штатного реле дальнего света сохранена.
Применяется на автомобилях со штатным микрореле дальнего света (контакты 2х6,3 + 2х4,8).
Реле работает только с лампами накаливания.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
1.1 Установить реле в блок на место штатного реле дальнего света.
1.2 Подключить красный провод, выходящий из корпуса реле к «+» габаритных огней, используя ответвитель предохранителя (в комплект не входит) или любым удобным способом.
1.3 Подключить зеленый провод, выходящий из корпуса реле к «+» после замка зажигания, используя ответвитель предохранителя (в комплект не входит) или любым удобным способом.
2 Режимы работы
2.1 Режим ДХО
Автоматическое включение дальнего света в режиме ДХО происходит после запуска двигателя при достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 1с. Выключение – после отключения зажигания.
Режим ДХО отключается при включении габаритных огней и включается при их выключении.
Для полного отключения внешнего освещения, в том числе и ДХО, необходимо включить габаритные огни и, в течение первой секунды, выключить их.
Возврат в режим ДХО - после следующего включения и выключения габаритных огней (независимо от времени выдержки).
2.2 Режим дальнего света
Работает штатно только при включенном зажигании.
