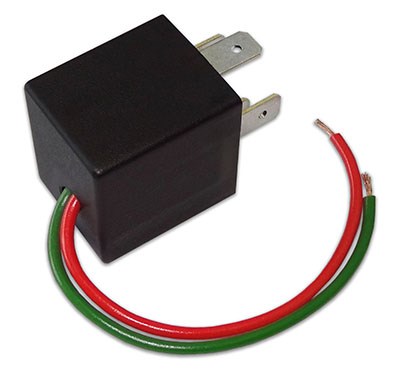

Реле РАССВЕТ-071

Реле ДХО работают корректно только с галогеновыми лампами!

Предназначено   для   автоматического   включения  дальнего  света  в режиме ДХО (30% мощности). Функция работы в режиме штатного реле дальнего света сохранена.

Применяется на автомобилях со штатным миниреле дальнего света (контакты 4х6,3).

Для подключения реле необходимо приобрести разветвитель предохранителя, подходящего для вашего автомобиля.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Установка и подключение

1.1 Установить реле в блок на место штатного реле дальнего света.

1.2 Подключить красный провод, выходящий из корпуса реле к «+» габаритных огней, используя ответвитель предохранителя (в комплект не входит) или любым удобным способом.

1.3 Подключить зеленый провод, выходящий из корпуса реле к «+» после замка зажигания, используя ответвитель предохранителя (в комплект не входит) или любым удобным способом.

2 Режимы работы

2.1 Режим ДХО

   Автоматическое включение дальнего света в режиме ДХО происходит после запуска двигателя при достижении напряжения бортовой сети значения «Uвкл» и удержания его не ниже этого уровня в течение 1с. Выключение – после отключения зажигания.

    Режим ДХО отключается при включении габаритных огней и включается при  их выключении.

    Для полного отключения внешнего освещения, в том числе и ДХО, необходимо включить габаритные огни и, в течение первой секунды, выключить их.

 Возврат в режим ДХО - после следующего включения и выключения габаритных огней (независимо от времени выдержки).

2.2 Режим дальнего света

   Работает штатно только при включенном зажигании.

РАССВЕТ-071(р.1)_инструкция.pdf

Технические характеристики:
