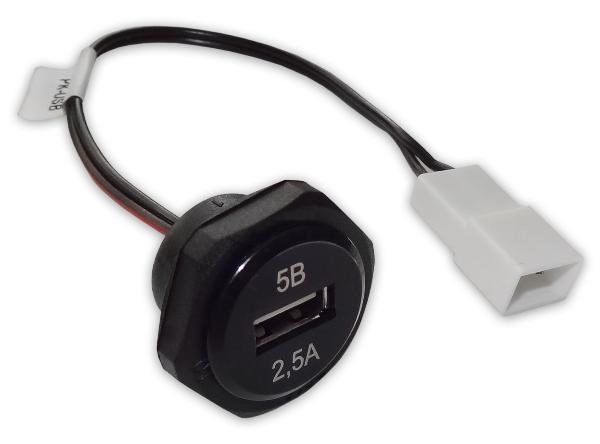

Розетка USB в корпусе с проводами РК-USB
Изделие предназначено для подключения различных устройств с напряжением питания 5В с помощью USB разъема. Представляет собой корпус с разъемом USB в сборе с проводами и соединительной двухштыревой колодкой.
Корпус изделия оснащен фиксирующей гайкой (для монтажа).
Для питания рекомендуется использовать преобразователь напряжения - конвертер 211.3759-04 (производства ЗАО «Энергомаш»).
Рекомендации по монтажу и эксплуатации.
1. Подготовить отверстие ~Ø23мм в удобном для установки корпуса месте, обеспечив свободную зону под фиксирующую гайку ~Ø35мм .
2. Установить корпус в отверстие и зафиксировать гайкой.
3. Подключить контакты соедини-тельной колодки к источнику питания, соблюдая полярность:
- контакт с черным проводом - «минус»;
- контакт с красным проводом - «плюс».
Рекомендуется для подключения к прибору использовать колодку гнездовую типа 45 7373 9038 ОСТ 37.003.032.
| Тип разъема | USB 2.0A |
| Длина провода, мм | 160 |
| Колодка штыревая | 45 7373 9076 ОСТ 37.003.032 |
| Размер корпуса с USB-розеткой, мм | Ø25,5х20 |
| Резьбовое соединение | PG16 |
| Масса, кг | 0,015 |
