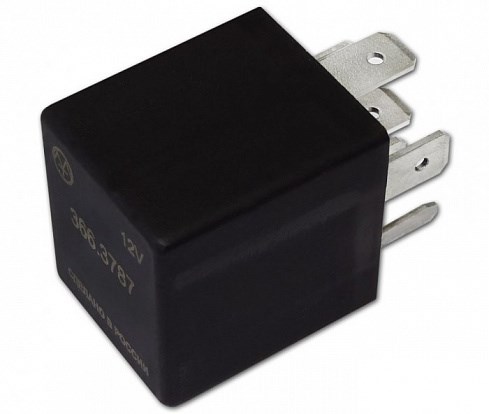

Реле контроля уровня 366.3787
Предназначено для включения/выключения различных устройств по сигналу одного или двух датчиков положения любого типа. Может быть использовано для автоматизации работы различного оборудования.
Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Характеристики
| Напряжение питания, В | 10...16 |
| Напряжение на входе, В | 16 |
| Максимальный ток коммутации, А | 25 |
| Ток потребления, мА | 60 |
| Рабочая температура, °C | от -45 до +85 |
| Время реакции на срабатывание датчика (t) | 1с и 25мс |
| Габаритные размеры, мм | 40х28х25 |
| Масса, г | 35 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Калибровка

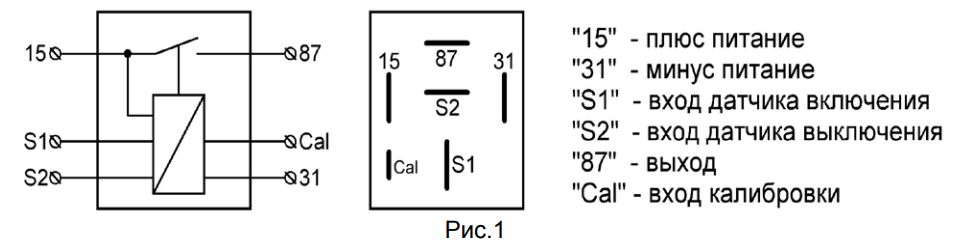

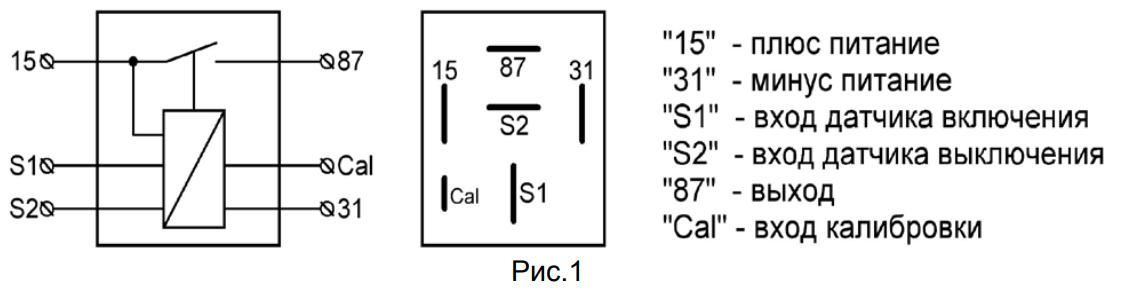

1.1 Подключить датчики в соответствии со схемой рис.1. При использовании одного датчика - замкнуть контакты “S1” и “S2”.
1.2 Создать для датчиков условие, разрешающее включение реле (исходное состояние).
1.3 Подать питание на реле (“15”, “31”).
1.4 Кратковременно подать “+” питания на вход калибровки (“Cal”). Светодиод мигнет 3 раза. Реле определит и сохранит в энергонезависимой памяти состояние датчиков как исходное.
1.5 Отключить питание реле.
2 Описание работы
При подаче питания реле определяет состояния входов.
“S1”, ”S2”: а) исходное состояние
б) изменённое состояние
“Cal”: а) не подключен (t = 1с)
б) подключен к минусу (t = 25мс)
Замыкание контактов реле происходит в исходном состоянии “S1” и ”S2”.
Размыкание контактов реле происходит в изменённом состоянии “S1” и ”S2”.
Примечание: При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый провод от диода - к «-» нагрузки, синий - к «+» нагрузки.
