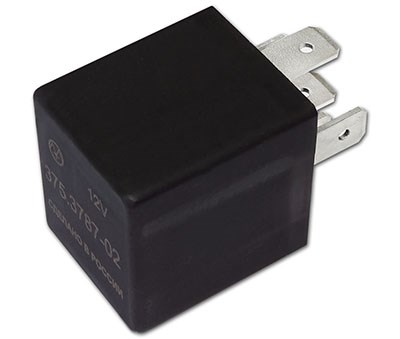

Реле импульсное 375.3787-02
Предназначено для управления различными устройствами с помощью импульсов.
Реле замыкает/размыкает свои контакты при поступлении на его вход импульса положительной полярности.
Может применяться для включения/выключения различного оборудования автомобиля с использованием штатных органов управления и проводки.
Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.
Характеристики
| Номинальное напряжение, В | 12 |
| Максимальный ток коммутации, А | 25 |
| Минимальная длительность импульса, мс | 40 |
| Ток потребления, не более, мА | 60 |
| Температура эксплуатации, °C | -40...+85 |
| Габаритные размеры реле, мм | 40х28х25 |
| Масса, г | 20 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Установка и подключение

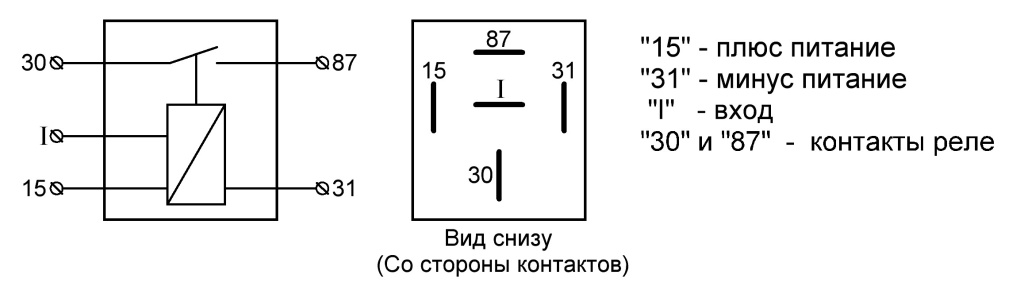

Подключить реле в соответствии с рисунком.
Описание работы
Замыкание/размыкание контактов реле происходит при каждом импульсе на входе “I”.
При снятии питания реле размыкает свои контакты и при следующей подаче питания контакты остаются разомкнутыми.
