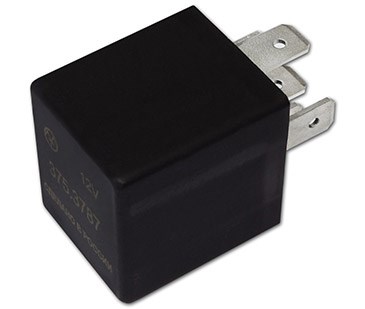

Реле импульсное 375.3787
Предназначено для управления различными устройствами с помощью импульсов.
Реле замыкает/размыкает свои контакты при поступлении на его вход импульса любой полярности длительностью не более 0,5с.
Может применяться для включения/выключения различного оборудования автомобиля с использованием штатных органов управления и проводки.
Визуальная диагностика срабатывания реле обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Характеристики
| Напряжение питания, В | 10...16 |
| Напряжение на входе (высокий уровень), В | 3...16 |
| Напряжение на входе (низкий уровень), В | -0,6...1,5 |
| Длительность импульса, мс | 25...500 |
| Максимальный ток коммутации, А | 25 |
| Ток потребления, не более, мА | 60 |
| Температура эксплуатации, °C | -40...+85 |
| Габаритные размеры реле, мм | 40х28х25 |
| Масса, г | 20 |
Описание
Установка и подключение

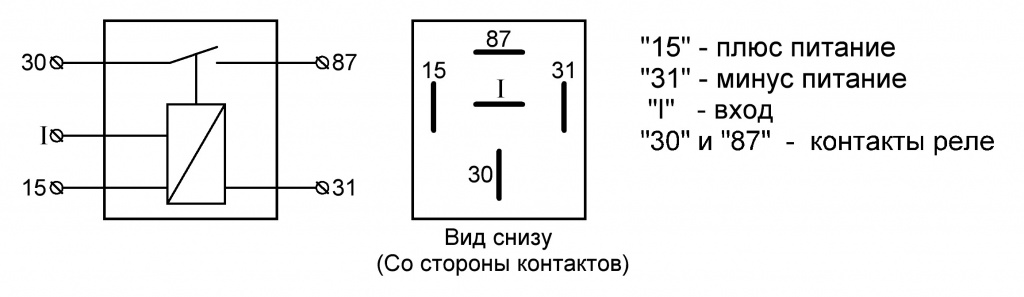

Подключить реле в соответствии с рисунком.
Описание работы
Реле определяет 3 состояния входа:
- низкий уровень;
- высокий уровень;
- Z-состояние (не подключен).
Замыкание/размыкание контактов реле происходит при каждом импульсе на входе “I”.
Импульсом считается изменение потенциала на входе “I” от исходного состояния в любое из двух других на время длительности импульса и обратно.
Если изменение на входе происходит на время более 500 мс, то за исходное принимается текущее состояние.
При снятии питания реле размыкает свои контакты и при следующей подаче питания контакты остаются разомкнутыми.
