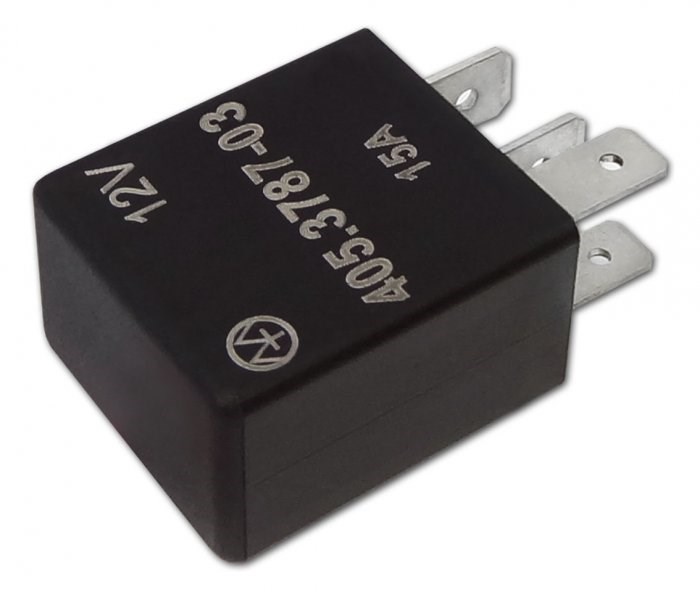

Реле 405.3787-03 (Энергомаш)
Вес:
15
гр.
Реле 405.3787-03 (Энергомаш)
Количество:
1 321
руб.
Есть в наличии
Предназначено для коммутации электрических цепей постоянного тока и представляет собой полупроводниковое электронное устройство, собранное на основе мощного силового ключа.
Применяется на автомобилях любой марки с напряжением бортовой сети 12В.
Реле выполнено на микрокорпусной элементной базе по технологии поверхностного монтажа. Отличается высокой эксплуатационной надежностью за счет герметизации элементов монтажа специальным компаундом.
Характеристики
| Номинальное напряжение, В | 12 |
| Максимальный ток коммутации, А | 15 |
| Ток потребления (во включенном состоянии) не более, мА | 15 |
| Полярность | ”30” - плюс; ”87” - минус |
| Габаритные размеры, мм | 38х23х16 |
| Масса, кг | 0,015 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Установка и подключение
| Работы по установке реле производить при отключенной аккумуляторной батарее |

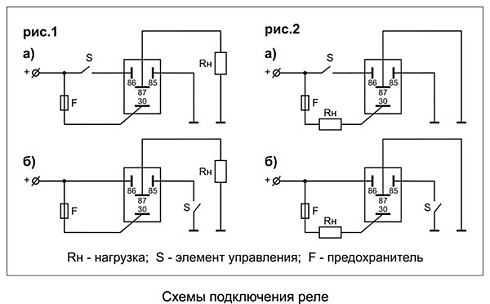

Подключить реле в соответствии со схемами рис.1 или рис.2.
При подключении допускается менять между собой контакты “85” и “86”. Управление может осуществляться как “плюсом” (рис.1а, 2а), так и “минусом” (рис.1б, 2б).
Возможна установка реле в блок вместо штатного при условии соответствия полярности контактов (“30” и “87”) этих реле.
Внимание! Категорически запрещается подключение реле в обратной полярности.
Внимание! При подключении индуктивной нагрузки для защиты устройства от ЭДС самоиндукции обязательно подключить параллельно нагрузке защитный диод (в комплект не входит).
Документы
-
Номинальное напряжение, В12
-
Максимальный ток, А15 А
