РЕГТАЙМ9-К-02 (Энергомаш)
Предназначено для включения различных устройств на определённое время.

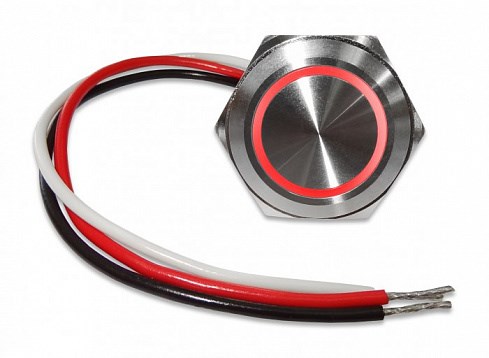

Представляет собой устройство, оснащенное подсвечиваемой кнопкой (красного свечения), фиксирующей гайкой и соединительными проводами.
Осуществляет коммутацию «+» питания с помощью силового ключа.
Применяется на автомобилях любой марки с напряжением 12В и 24В.
Характеристики
| Номинальное напряжение, В | 10-30 |
| Ток коммутации, не более, А | 10 |
| Ток потребления (выкл.), не более, мА | 5,5 |
| Время работы, с | 5 |
| Время блокировки, с | 30 |
| Длина соединительных проводов, не более, м | 0,2 |
| Габаритные/присоединительные размеры | Ø33х17мм/М30 |
| Масса, не более, кг | 0,045 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
| Подключение прибора производить при отключенной аккумуляторной батарее. |
1.1 Выбрать подходящее для установки реле место.
1.2 Вскрыть отверстие Ø30-31мм и зафиксировать в нем изделие с помощью гайки.
1.3 Произвести электрическое соединение реле, используя провода, выходящие из корпуса: красный - “+”, черный - “-”, белый - нагрузка.
1.4 Включение/выключение нагрузки осуществляется с помощью кратковременного нажатия на кнопку.
2 Установка времени работы
2.1 При подаче питания реле находится в режиме блокировки, горит подсветка кнопки.
2.2 По окончании времени блокировки подсветка гаснет и реле ожидает нажатия кнопки.
2.3 После нажатия кнопки нагрузка включается на время работы реле, после окончания которого снова включается режим блокировки и т.д.
