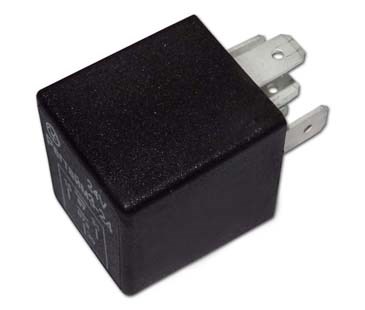

РЕГТАЙМ3-12-1800 (для вкл/выкл и задержки выкл/вкл устройств на 1800с)
Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В и используется для включения и задержки выключения устройств на 1800 секунд.
В реле предусмотрена визуальная диагностика времени работы, которая обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
В комплект поставки входит защитный диод с проводами.
Применяется на автомобилях любой марки.
Характеристики
| Номинальное напряжение, В | 12 |
| Ток коммутации, А | 25 |
| Ток потребления, мА | 50 |
| Применяемость | Автомобили любой марки с напряжением бортовой сети 12В |
| Габаритные размеры, мм | 40х28х25 |
| Масса, г | 20 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Подключение

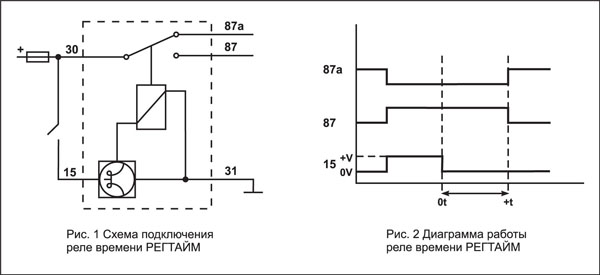

1.1 Подключить реле по схеме (рис.1).
1.2 При подключении индуктивной нагрузки, подсоединить параллельно ей защитный диод (из комплекта), соблюдая полярность: желтый провод от диода - к «-» нагрузки, синий - к «+» нагрузки.
Реле начинает работать после подачи напряжения питания на вывод «15» при постоянно запитанном выводе «30». Отсчет времени начнется после снятия питания с вывода «15» (рис.2).
