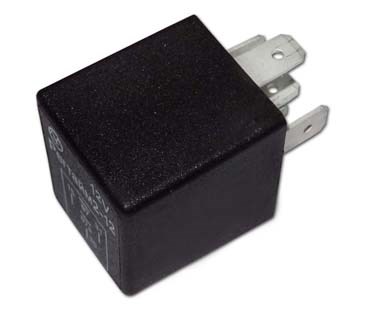

РЕГТАЙМ2-12-10 (для вкл/выкл устройств через 10с)

Артикул:
РЕГТАЙМ2-12-10
Вес:
20
гр.
Количество:
847
руб.
Есть в наличии

Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В и используется для включения или выключения устройств через определенное время.
В реле предусмотрены визуальная диагностика времени работы, которая обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Применяется на автомобилях любой марки.

Характеристики
Номинальное напряжение, В 12
Ток коммутации, А 25
Ток потребления, мА 50
Время работы, с 10
Применяемость Автомобили любой марки с напряжением бортовой сети 12В
Габаритные размеры, мм 40х28х25
Масса, г 20

Описание

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

1 Подключение

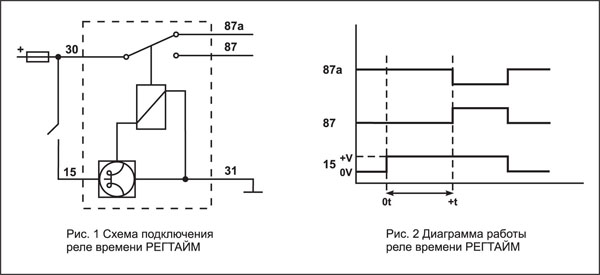

1.1 Подключить реле по схеме (рис.1).

Реле начинает работать после подачи напряжения питания на вывод «15» и в процессе работы должно быть всегда запитано (рис.2). Поэтому, для включения/выключения реле, следует использовать кнопку с фиксацией (или тумблер).


Документы

Регтайм2-12-10(р.1)_инструкция
