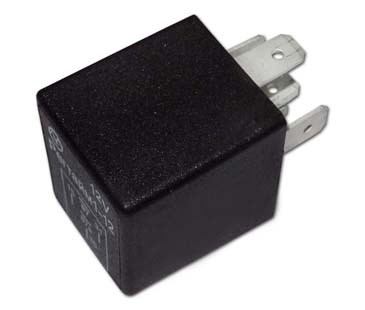

РЕГТАЙМ1-12-5 (для вкл/выкл устройств на 5с)
Артикул:
Р1-12(5)
Вес:
20
гр.
РЕГТАЙМ1-12-5 (для вкл/выкл устройств на 5с)
Количество:
847
руб.
Есть в наличии
Предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В и используется для включения или выключения устройств на определенное время.
В реле предусмотрены визуальная диагностика времени работы, которая обеспечивается за счет применения в конструкции изделия встроенного светодиода и полупрозрачного корпуса.
Применяется на автомобилях любой марки.
Характеристики
| Номинальное напряжение, В | 12 |
| Ток коммутации, А | 25 |
| Ток потребления, мА | 50 |
| Время работы, с | 5 |
| Применяемость | Автомобили любой марки с напряжением бортовой сети 12В |
| Габаритные размеры, мм | 40х28х25 |
| Масса, г | 20 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Подключение

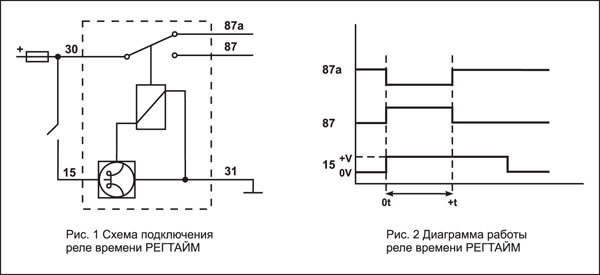

1.1 Подключить реле по схеме (рис.1).
Реле начинает работать после подачи напряжения питания на вывод «15» и в процессе работы должно быть всегда запитано (рис.2). Поэтому, для включения/выключения реле, следует использовать кнопку с фиксацией (или тумблер).
Документы
Регтайм1-12-5(р.1)_инструкция
