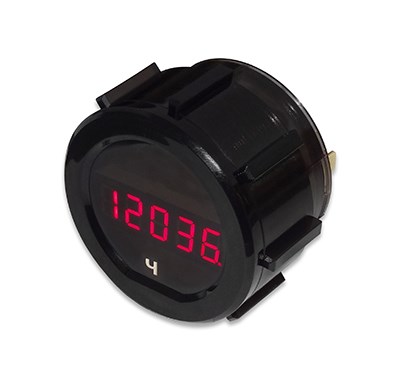

Индикатор ВРЕМЕНИ НАРАБОТКИ ИВН52-К 10-30В (красное свечение) Ø52 (Энергомаш)
Предназначен для измерения и отображения времени наработки.
Индикатор выполнен на пятизначной светодиодной матрице красного свечения.
Прибор может применяться в качестве счётчика моточасов различных электроустановок, автотракторной и другой техники с напряжением питания постоянного тока.
Характеристики
| Диапазон индикации | 0-99999ч |
| Диапазон рабочих температур, °C | -40...+85 |
| Напряжение питания, В | 10-30 |
| Дискретность индикации, ч | 1 |
| Дискретность счета (с сохр.), с | 1 |
| Погрешность, не более | 2% |
| Ток потребления, мА | 30 |
| Размеры корпуса, мм | Ø62х48 М52 |
| Масса, не более, кг | 0,06 |
Описание
Монтаж и подключение
| Подключение индикатора производить при отключенной аккумуляторной батарее |
1. Выбрать место, подходящее для установки и визуального контроля индикатора.
2. Вскрыть отверстие диаметром 52 мм и зафиксировать в нем корпус индикатора с помощью гайки.
3. Подключить провода к контактам индикатора, используя гнезда серии 6,3:
минус питания к “-” индикатора;
плюс питания к “+” индикатора;
сигнал с клеммы D+ генератора к “D+” индикатора;
плюс габаритных огней к “
” индикатора.
Внимание! Не допускается неправильное подключение.
Описание работы
Индикация времени начинаются после подачи питания.
Отсчет времени происходит при наличии питания на контакте “D+” индикатора. Об отсчёте свидетельствует мигание точки в крайнем правом разряде.
При снятии питания индикатор сохраняет текущее значение в энергонезависимой памяти. Сохранение происходит с точностью до 1 секунды.
Обнуление счетчика
Для обнуления счетчика необходимо кратковременно замкнуть контакт “RESET” индикатора на “массу” в режиме отсчета.
