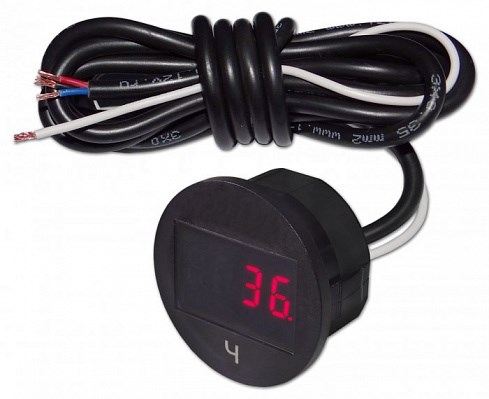

Индикатор ВРЕМЕНИ НАРАБОТКИ ИВН5-02 (Энергомаш)
Предназначен для измерения и отображения времени наработки.
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения и имеет функцию приглушения яркости.
Прибор может применяться в качестве счётчика моточасов различных электроустановок, автотракторной и другой техники с напряжением питания постоянного тока.
Характеристики
| Диапазон индикации, ч | 0-9999 |
| Напряжение питания, В | 10-30 |
| Дискретность индикации, ч | 1 |
| Дискретность счета (с сохр.), с | 1 |
| Погрешность, не более, % | 1 |
| Потребляемый ток, мА | 30 |
| Длина питающего провода, мм | 1500 |
| Габаритные размеры, мм | Ø34х17 |
| Масса не более, г | 50 |
Описание
Монтаж и подключение
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм)
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключить индикатор, соблюдая полярность:
Красный - питание “+”
Черный - питание “-”
Функция приглушения яркости реализуется посредством подключения синего провода (например, к габаритным огням). Синий провод не подключен или подключен к “-” - яркость высокая, подключен к “+“ - яркость низкая.
Описание работы
Отсчёт и индикация времени начинаются непосредственно после подачи питания.
Об отсчёте свидетельствует мигание точки в крайнем правом разряде.
При снятии питания отсчёт и индикация времени прекращаются и индикатор сохраняет текущее значение в энергонезависимой памяти. Сохранение происходит с точностью до 1 секунды.
Обнуление счётчика
Для обнуления счетчика нужно кратковременно замкнуть белый провод с “массой”.
Примечание: Для удобства рекомендуется вывести белый провод на отдельную кнопку.
