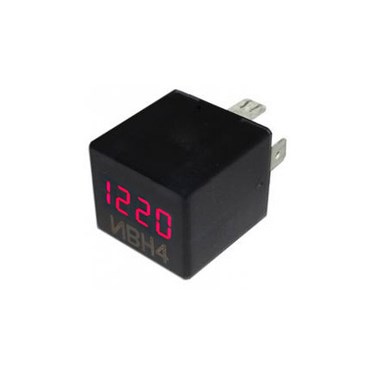

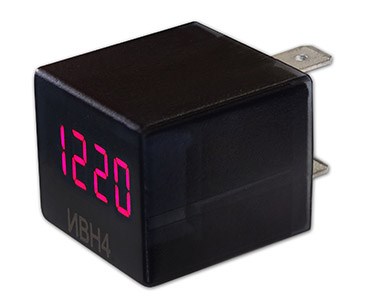

Индикатор времени наработки ИВН4 10-16В (Энергомаш)
Предназначен для измерения и отображения времени наработки.
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор может применяться в качестве счётчика моточасов различных электроустановок, автотракторной и другой техники с напряжением питания постоянного тока.
Характеристики
| Диапазон индикации | 0-9999 ч |
| Напряжение питания, В | 10-30 |
| Дискретность индикации, ч | 1 |
| Дискретность счета (с сохр.), с | 1 |
| Ток потребления, мА | 30 |
| Температура эксплуатации, °C | -40...+85 |
| Размеры корпуса, мм | 40х28х25 |
| Масса, г | 25 |
Описание
Монтаж и подключение
1. Выбрать место установки индикатора: колодку в блоке реле либо колодку реле с кронштейном.
2. Произвести электрические соединения проводов колодки в соответствии с маркировкой контактов индикатора.
3. Установить индикатор в колодку.
Описание работы
Отсчёт и индикация времени начинаются непосредственно после подключения питания.
Об отсчёте свидетельствует мигание точки в крайнем правом разряде.
При снятии питания отсчёт и индикация времени прекращаются и индикатор сохраняет текущее значение в энергонезависимой памяти. Сохранение происходит с точностью до 1 секунды.
Примечание: Обнуление счётчика происходит при замыкании контакта “Сброс” на минус.
