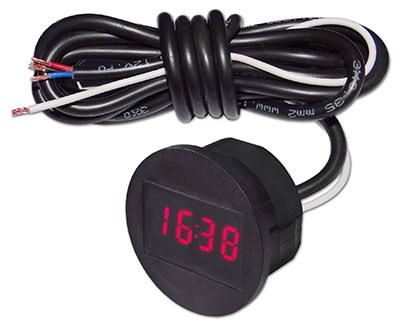

Индикатор времени ИВ5 10-16В (Энергомаш)
Предназначен для отображения текущего значения времени.
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор может применяться в качестве часов на автомобилях любой марки с напряжением бортовой сети 12В и 24В.
Характеристики
| Диапазон индикации | 00:00 - 23:59 |
| Напряжение питания, В | 10-30 |
| Дискретность индикации, мин | 1 |
| Погрешность, не более | ±20ppm |
| Потребляемый ток, не более, А | 0,03 |
| Габаритные размеры, мм | Ø34х17 |
| Масса, г | 85 |
Описание
Монтаж и подключение
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключите индикатор в соответствии с таблицей:
|
Цвет провода |
Назначение |
|
Красный |
“+” питания |
|
Синий |
“+” замка зажигания |
|
Черный |
“Масса” |
Описание работы
После подачи питания на красный провод индикатор начинает отсчёт времени.
Индикация текущего времени начинается при подаче питания на синий провод.
При снятии питания с синего провода индикация прекращается.
Установка времени
1. Замкнуть белый провод на “массу” в течение 2с для входа в режим установки времени. Крайний разряд начнёт мигать.
2. Выбрать необходимое значение кратковременными замыканиями белого провода на “массу”.
3. Перейти к следующему разряду длительным замыканием белого провода на массе.
4. Повторить п.2 и п.3 необходимое количество раз.
При бездействии в течении 10с индикатор перейдёт в рабочий режим.
ВНИМАНИЕ! Не допускается замыкание белого провода на цепь питания.
Примечание: Для удобства рекомендуется вывести белый провод на отдельную кнопку.
