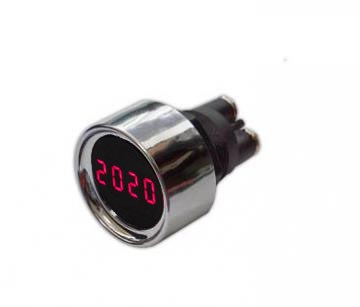

Индикатор количества импульсов ИКИ3 (Энергомаш)

Предназначен для подсчёта и отображения количества входящих импульсов.
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор может применяться в качестве счётчика повторяющихся действий при работе различного оборудования.

Монтаж и подключение

1. Разместить и закрепить индикатор в удобном для установки и визуаль-ного контроля месте.
2. Подключить индикатор, используя:
винтовые соединения(М4) на корпусе:
“1” - питание “+”
“3” - питание “-”
провода:
красный - “вход”
чёрный - “сброс”

Описание работы

Индикатор определяет 3 состояния входа:
- низкий уровень
- высокий уровень
- Z-состояние (не подключен).
Приращение показаний счётчика происходит при каждом импульсе на входе.
Импульсом считается изменение потенциала на входе от исходного состояния в любое из двух других на время длительности импульса и обратно.
Если изменение на входе происходит на время более 500мс, то за исходное принимается текущее состояние.
При снятии питания индикатор сохраняет текущее значение в энергонезависимой памяти.

Примечание: Обнуление счётчика происходит при замыкании чёрного провода на минус.

Технические характеристики:
