363.3787-04 (Энергомаш)
Предназначено для автоматического включения/выключения различных устройств в зависимости от температуры.

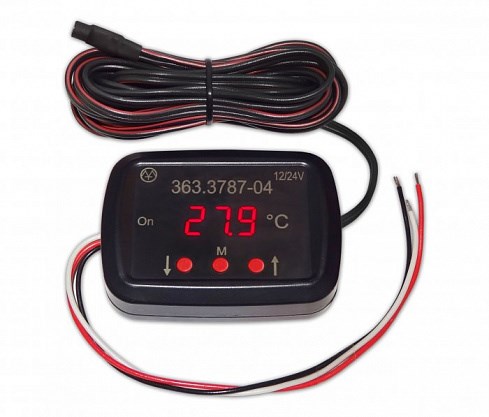

Изделие выполнено на трёхзначной светодиодной матрице. Представляет собой устройство с выносным термодатчиком и присоединительными проводами.
Имеет функции: ручной установки Твкл./Твыкл., индикации включения нагрузки и цифрового отображения текущей температуры.
Осуществляет коммутацию «+» питания с помощью силового ключа.
Применяется на автомобилях любой марки с напряжением 12В и 24В.
Характеристики
| Диапазон измерений, °C | -55...+150 |
| Напряжение питания, В | 10-30 |
| Дискретность | 0,1°С(-9,9÷99,9°С), 1°С(остальные значения) |
| Погрешность, не более | 1°С |
| Потребляемый ток, А | 100 |
| Ток коммутации, А | 4 |
| Температура включения/выключения (Твкл./Твыкл.) | (-55...+150)/(-55...+150)°С |
| Длина провода термодатчика, м | 3 ± 0,1 |
| Длина соединительных проводов, м | 0,15 |
| Габаритные размеры, мм | 70х51х21 |
| Масса комплекта, г | 110 |
Описание
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1 Установка и подключение
| Подключение прибора производить при отключенной аккумуляторной батарее |
1.1 Закрепить изделие в удобном для установки и визуального контроля месте.
1.2 Расположить термодатчик в зоне контроля температуры.
Внимание! Не допускается расположение термодатчика в агрессивных и жидких средах.

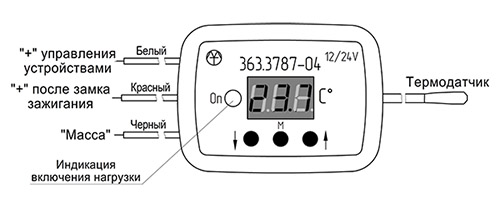

1.3 Произвести электрическое соединение реле, используя провода, выходящие из корпуса: белый - “выход +”, красный - “+”, черный - “-”.
2 Настройка
2.1 Нажать кнопку «М» для входа в режим установки Твкл.(горит точка в правом разряде и текущее значение).
2.2 С помощью кнопок «уменьшение» (↓) и «увеличение» (↑) установить требуемую Твкл.
2.3 Нажать кнопку «М» для входа в режим установки Твыкл.(горит точка в левом разряде и текущее значение).
2.4 С помощью кнопок «уменьшение» (↓) и «увеличение» (↑) установить требуемую Твыкл.
2.5 Нажать кнопку «М». Через 1с реле перейдёт в рабочий режим и будет показывать текущую температуру.
3 Режим работы
“+” на выходе появляется при достижении термодатчиком Твкл и пропадает при достижении Твыкл в зависимости от настройки Твкл>Твыкл или Твкл<Твыкл (рис.1).
Рис.1
4 Режим индикатора температуры
Установите Твкл.=Твыкл. В этом случае силовой ключ будет отключен.
Реле будет работать в режиме индикации температуры.
